高中课本上介绍的一种直角棱镜，可能大家都比较熟悉了。这是最早出现，也是最常见的一种转像系统。

   其实随着后来的发展，又出现了许多种类，这里就介绍其中一种。

   这是一种被广泛运用在一些需要45度斜视（望远镜、显微镜），以及直筒结构上（某些瞄准具和望远镜）的棱镜结构。

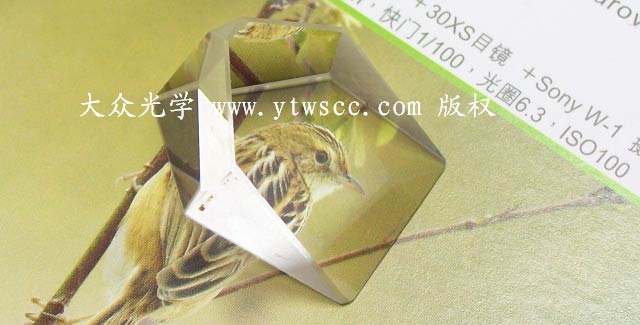

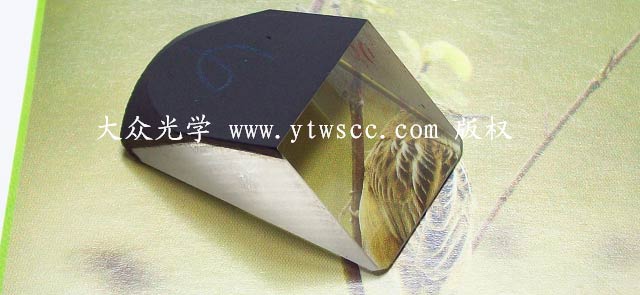

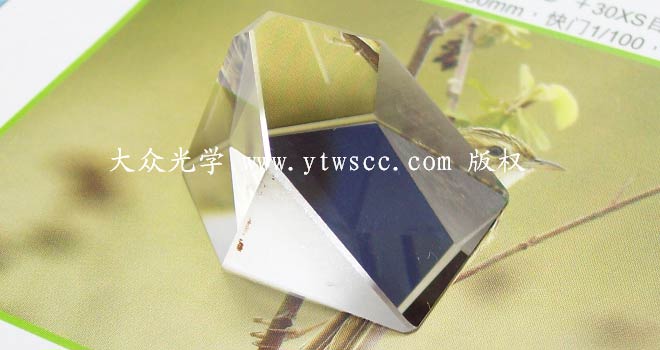

   这种棱镜拆开后，最显眼的就是，它有两块组成，其中一块就像漂亮的水晶玻璃，结构复杂。而另一块，比较简单，上面有一个金属镀层镜面。

   在这组棱镜里，一束光线一共经过了复杂的5次全反射，以及1次镜面反射（本质没有什么不同，只是全反射的效率高很多）

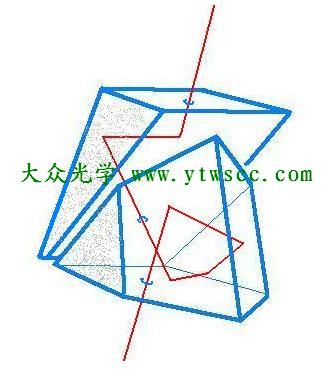

   下面做一个示意图，也就是光线在其中复杂的反射过程，并且接着我们还会在一张真实照片中标一次：

   可能看到这里，会有感触，它的工作原理很不“标准”，有点太别扭和复杂了，呵呵：）下面就详细说一下，它是怎么工作的。

   首先，光线从下面进入底部的第一个棱镜，经过“一系列复杂反射”，又射出第一个棱镜，进入上面的第二个。咱们先说这第二个简单的。

   其实上面的第2个棱镜的作用很简单，就是把原则上第一个棱镜已经处理完毕的光线——唯一的缺憾是它还不是直着出去的，处理完后，有了一个45度夹角——这第二个棱镜，把这个斜的夹角，又扳正了45度，呵，等于说，光线以垂直水平面的方向进入这两个棱镜组成的棱镜组，经过一系列加工，当出去的时候，也是垂直水平面的。

   （这为实际应用带来方便，因为可以想象，加工一个标准的直筒不难，但是要加工一个标准的45度的管，成本恐怕会十几倍的提高。）

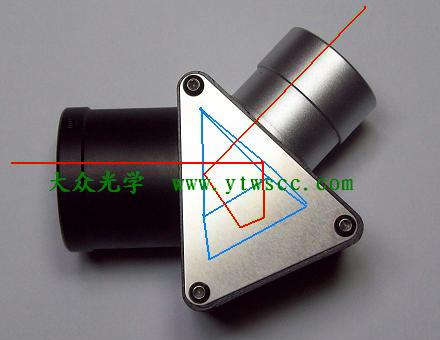

   但也在有些时候，是不需要加上面的第二枚棱镜来去掉这个角度的，比如有些显微镜，台式（三脚架）观景镜，为了方便观察者，就是45度观测的。

   重点要说的，最复杂的，就是下面这第一个棱镜。

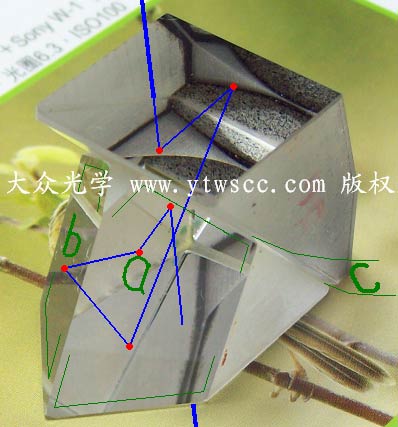

   光线从底面近似垂直射入后，接触到C面，发生全反射，被投射到A和B这两个“面”上。根据入射角度的微弱差别，有的光线是先被投射到A面，然后在A面全反射到B面，并在B面全反射，离开第一个棱镜；有的光线是先被投射到B面，然后在B面全反射到A，并在A全反射，离开棱镜。有趣的是，单独考虑左右这个层面：可以想象，当光线是在左边进入的，那么当它出来的时候，其实是在右边了，而从右边进去的，也一样来了个左右颠倒。

   但是除了左右这个层面，AB两个面相对C面，也是有角度的，如果忽略A和B之间的角度，也可以把AB看做相对于C的一面镜子。也就是说，在不考虑“左右”，而只考虑图象“上下”的颠倒的角度，光线从进入下面的棱镜，到离开下面的棱镜，一共进行了3次（全）反射，分别是：光线从下面进入——C面——（AB）面——底面——光线离开下面的棱镜

   大家可以自己做个实验，通过两面镜子，两个镜子夹角在20度左右，也就是说通过两次反射，那么这样观察到的像，并没有产生颠倒，只是位置变了。但是如果找三面镜子，那么就会发现，像在某一个方向上，是颠倒的。（比如上下倒了）

   在下面这个棱镜里，除了开始说的左右的颠倒作用，因为内部在一个层面上进行了三次反射，所以还有“上下”的颠倒作用。也就是说，对光路进行了完全的翻转。

   而上面的那个棱镜，又回到咱们上面说的——普通人可以自己做的两个镜子的实验——上面这个棱镜，光线在里面只进行了简单的两次全反射，所以，像没有产生任何颠倒或者翻转，而只是改变了传播方向。

   以进入这个棱镜组的光线为基准，从下面这个棱镜出来的光线，是45度斜的，当从上面这个棱镜再出来的时候，就已经是恢复了平行并且同轴了。：）

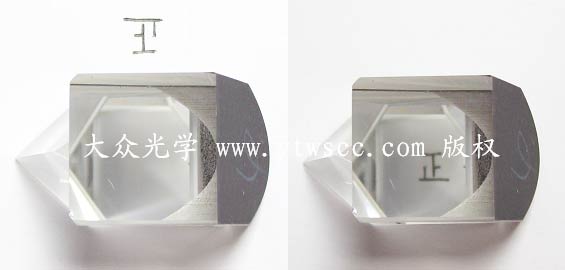

   下面就看实际中，像从这组棱镜进入，到出去，到底发生了什么：）

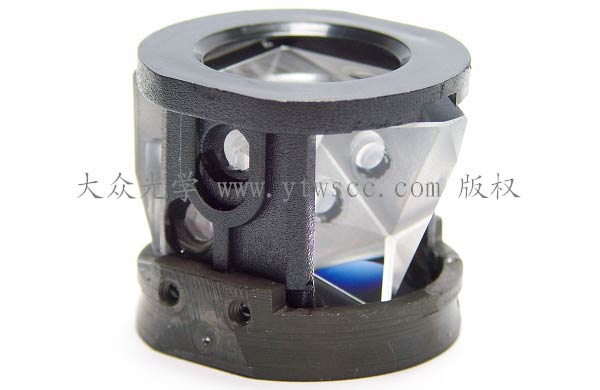

   与传统的棱镜相比，这种棱镜的安装可以非常坚固和稳定，不会因为震动冲击而明显偏移，所以在一些必须使用棱镜的瞄准具中，基本上必须使用这样的棱镜结构。

   这种结构的缺点，也就是要想做好，对加工精度的要求非常高了。
