请教各位
[打印本页]
作者:
feitian
时间:
2012-4-9 18:59
标题:
请教各位
有两个问题
1，以瞄准/寻星用镜为例，暂不考虑色差作用，目镜的作用是把经其之前镜片处理过的光线转变为平行光线么？若不是，求解。
2，若1中是，那么长出瞳设计是怎么实现的？
作者:
ytwscc
时间:
2012-4-9 19:51
回复
1#
feitian
恩，，，，对，如果假设进入物镜的光线是平行光，那么目镜的作用就是再把加工成带角度的光线做成平行光的。
长出瞳啊，有好多办法，一种经典的办法就是，将目镜组的光学重心向外移动，做法有：在目镜组和物镜组之间，加一个凹透镜。
这个问题会不会太枯燥了，我都不太知道自己在说什么呢
作者:
feitian
时间:
2012-4-11 22:16
标题:
标题
回复
2#
ytwscc
先谢谢版主的回复，同时您说的加一凹透镜的方法我还是不太理解，能有示意的光路图或更详细的解释就更好了。
知识是用来满足兴趣的，有兴趣爱好的时候就不会枯燥，有劳版主了。
作者:
ytwscc
时间:
2012-4-11 23:45
回复
3#
feitian

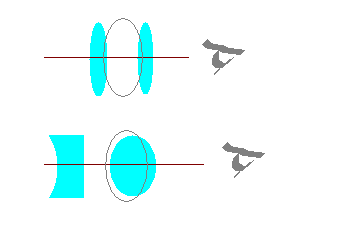

客气，图画的不太标准，只是画个大概意思原理：
多个透镜可以等效于一个透镜，这个您应该可以想象是吧？
如果是多个
相同的透镜
组成的透镜组，它们的出瞳距离是从这个透镜组的尺寸重心开始算的。因为他们的尺寸的中心，也是它们组成的：等效透镜的光学中心。
而如果是一些
不同的透镜
组成的透镜组，他们的尺寸的中心就不是等效透镜的光学中心了，而会发生偏移。
一些长出瞳设计就是利用这个原理，人为的让等效透镜的光学中心发生偏移，移向外侧，也就是移向人眼睛的方向。这样就导致“出瞳长了”
图片附件:
(2012-4-11 23:44, 3.78 KB) / 下载次数 3800
http://ytwscc.com/bbs/attachment.php?aid=532&k=90a1d142aa21a6fdfd77e8bb598f4c5b&t=1715780014&sid=Vhn4N1
作者:
feitian
时间:
2012-4-14 10:55
回复
4#
ytwscc
恩，这下明白了。版主不仅服务态度好，专业知识也是相当丰富的。实属难得，以后会经常来光顾的。
作者:
ytwscc
时间:
2012-4-14 14:20
呵，谢谢：）
