标题: 简易天文望远镜制作 [打印本页]

作者: 穿透 时间: 2012-3-16 01:26 标题: 简易天文望远镜制作

前些年我制作过简易天文望远镜，效果不错，各位如果愿意动手一定可以制作成功，据说可以看见火星的光环。当时因为没找到100°的老光镜片，用的是150°老光镜片，所以我的望远镜并没有看到火星光环。当然，火星光环的角度也在变化，光环角度与观察也有关系。
关于制作事项简单说一下
1、制作非常简单，按示意图就可。
2、两个镜筒最好是金属车制，以保证强度和同心，，保证两个镜片平行。目镜筒与物镜筒连接，可以是用螺纹，也可以不用螺纹。配合的紧密一点直接前后滑动也行，但不要松动。两个镜筒用强度高点的塑料管，纸筒也可以，当年我用的是纸筒效果也不错。
3、物镜就是100°的老光镜片，目镜使用一种三片叠合在一起的小直径的放大镜，拆下一片使用。
4、物镜度数越小，焦距也越长，在做为望远镜使用时放大倍数越大。如果你找不到符合要求的镜片也可以做，只是望的近些。我做的望远镜虽然看不到火星光环，但是看月亮非常清楚，月亮上的环形山历历在目，看远处的窗户比门还大。
5、在物镜上可以贴一个纸剪的光圈，观察会更清楚，但亮度要弱一些。
6、在物镜筒上如果安上像步枪一样的准星、缺口，便于找目标观察，这个望远镜一定要上三角架，否则观看时天摇地动没法看。
7、本来我可以上传个自己制作的天文望远镜图片，让各位看一下，但那年我在江边观察对岸，不慎将望远镜掉入江中，实物没了，照片没拍。

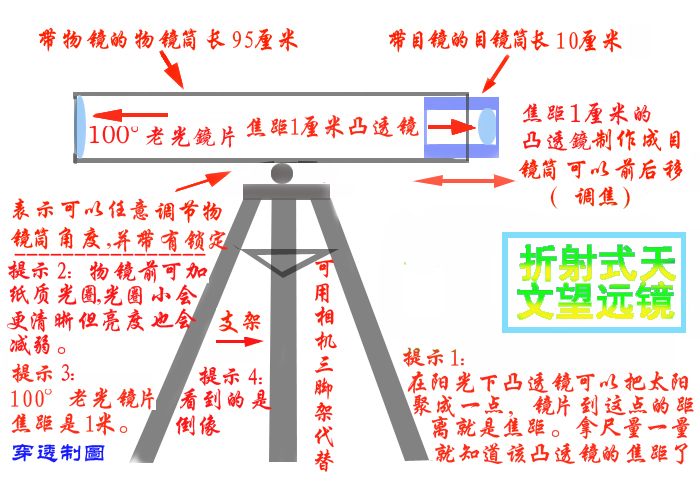

下面是示意图：
.

.
上传图片限制100K，看不清请下载放大。
不知管理员能否组织镜片等材料、架子供应，我想这可能受大家欢迎。

图片附件: 天文望远镜示意图.jpg (2012-3-16 01:23, 99.61 KB) / 下载次数 4546
http://ytwscc.com/bbs/attachment.php?aid=515&k=2558a012648dd9ef724b3ad6dbe0ccf4&t=1732350955&sid=kY1K4r

作者: ytwscc 时间: 2012-3-16 01:53

谢谢分享：）

有目镜组，以及口径不大的物镜镜片，

其实我用80毫米的现成观景镜也没看过火星光环，也可能是不会看，有点怀疑自己做的能看到吗：）

（正常发帖不会被审核，刚才不知道为什么您的帖子进入审核了，可能碰到一些野广告喜欢用的关键词，幸亏及时看见，给您通过了。）

作者: 穿透 时间: 2012-3-16 10:06

谢谢管理员！
这个制作方法当年发表在《中学科技》上，那个时候的文章还是比较严谨的，所说的观看效果估计差不多。
这个望远镜放大在100倍左右，估计即使看到火星光环也是很小、很弱。火星光环像一个很薄的垫圈，随着火星运行的角度变化，当光环很薄的一面对着地球就不容易看到了。
不过由于我制作的材料不规范，所以没有看到，因此不能肯定可以看到。
当前，摄影已经在中国普及，众多摄友也有自己制作镜头的愿望，并非是完全制作，而是在原来的镜头前加一两片镜片改变镜头的焦距等等。我想，如果贵公司在这方面开拓一下，也许是不错的路子。
希望今后多看到镜头简易制作（改进）的介绍，也希望管理员、各位高手介绍这方面的制作法方法，这是个很好的平台，希望活跃起来。
以上想法不一定对，谢谢！

作者: ytwscc 时间: 2012-3-16 13:34

回复 3# 穿透

谢谢：）

如果在镜头前加一片镜片的话，直接加个望远镜的物镜（焦距比较长，但也别太长的小色差镜片）就可以了，但是这样的话，可能就超过相机原镜头的调焦范围了，也就是调节不清楚远处的景物，只能拍很近的，比如微距。。

加两片镜片的话，这个确实行，在一定的搭配下，组成一个望远镜，等于镜头在对准一个望远镜拍摄。不过体积会很长，而且成像是倒的。

作者: tparmor 时间: 2012-5-1 13:14

LZ这种我初中时也做过
物镜路边摊的买的100度老花镜
目镜是个三四厘米的凸透镜（不知道从那搞到的……）

用的镜筒是从路边捡来的一个纸筒（一米多，然后剪刀剪短）
就是目镜筒没条件弄成螺旋调距的
用剪刀加工了个矿泉水瓶（正好目镜跟矿泉水瓶的瓶口差不多大）
没螺旋调焦只能全手动收缩………………

最后发现看月亮就大一点点而已，而且没三脚架，看的累死

不过发现了平时天上一个很亮的星星居然不是一颗而是很多颗——当时就跟哥伦布发现新大陆似的激动！！

因为调焦找星星实在累人，后来不知道扔哪里去了——去年回家还把家里的杂物间翻了个底朝天，没找到

老了，总是回忆年少的时光，哎

作者: ytwscc 时间: 2012-5-1 14:32

回复 5# tparmor

呵呵，唉，看这想起很多以前的感觉呢，我也喜欢造东西，也喜欢回忆

确实，总是怀念年少的时光：）：）除了不再有的青春活力，可能人也麻木了吧，虽然生活的环境没变。（最近在学习李孟潮翻译的一个书《正念之道》（网上搜索有些同名的书，不是一本），挺有趣的，有兴趣也可以试试）

作者: zswbzhy 时间: 2012-7-16 21:14

火星是没有光环的。有光环的是土星，呵呵。

作者: zcyzcx 时间: 2012-7-28 18:34

回复 6# ytwscc

感动的想哭！同样的回忆额！那时初中，用报纸做的镜筒，为避免光线干扰，提高效果，用墨汁把里面刷黑，目镜眼镜店里没有1厘米焦距的，好像最小只有5厘米的，当时做好后就急忙看月亮，累了好一会才看清楚。后来看飞机，给同学们讲，自己用自己做的望远镜看到了飞机尾巴上印的五星红旗，他们都不信，搞得自己挺郁闷的。前后做了两个，第一个送给了好朋友，不过到现在已经十几年没联系了！现在想想，好怀念好感慨啊！

作者: ytwscc 时间: 2012-7-28 18:44

：））））））））时光一去不复返：）

作者: 喜欢镜子 时间: 2012-9-22 00:07

是的，土星才有光环。不过这100度老花镜象文物一样了，远不如双分离物镜清晰哦。

作者: ytwscc 时间: 2012-9-22 01:09

回复 10# 喜欢镜子

呵呵，对呢对呢

自己做望远镜，最好还是有起码的对应的镜片，否则效果确实差距太大了。

作者: 喜欢镜子 时间: 2012-9-22 19:22

回复 3# 穿透

今天在你的感召下动手做了一个：PVC 镜筒100度老花镜。别说是环形山历历在目，月亮很模糊。楼主给找一下原因：不能历历在目难道镜片与老镜片不一样吗？此镜片阳光聚焦最小焦点约一公分，不知道楼主老镜片最小焦点有多大？自认为组装比较认真，可能是镜片问题：不然不可能不历历在目

作者: 喜欢镜子 时间: 2012-9-23 13:54

本来我可以上传个自己制作的天文望远镜图片，让各位看一下，但那年我在江边观察对岸，不慎将望远镜掉入江中，实物没了，照片没拍。
楼主还观察对岸？我这个大概不会比你差很多，12.5倍目镜只能看15米，其他模糊。不是楼主说谎是我镜片不行？
