很多人对望远镜的结构有兴趣，而我，则是曾经买过一只二手相机，一直没有机会“真的”去使用。所以干脆把一个维修的过程，拍下来吧。也许有人会喜欢。也许给有的家伙，解一解饥渴。

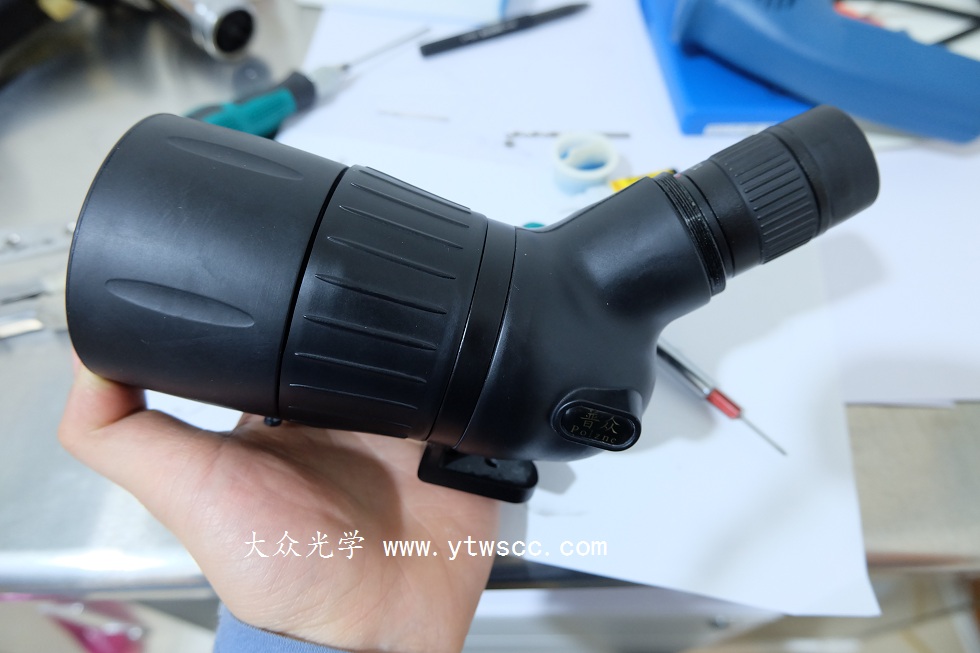

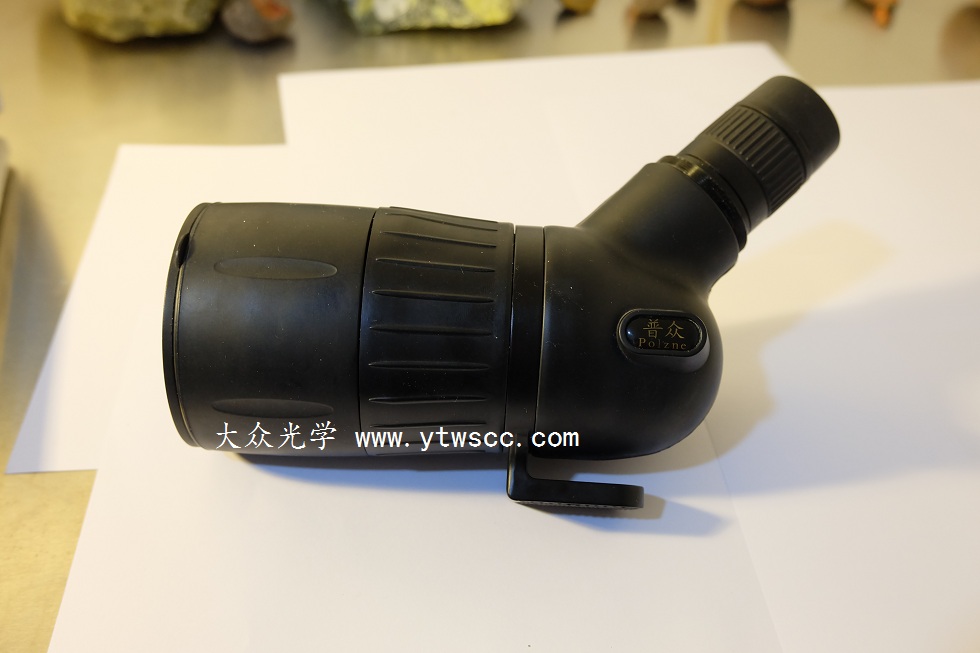

这是一只台式产品，就是那种装在三脚架上，固定观测用的。

它的倍数略高于普通种类的望远镜，适合观察细节，同时操作也繁琐了一些。所以它不是生活中最常见的望远镜类型，更多时候，是作为一个“火力的补充”。就如同一群人带上冲锋枪出去打架，其中一个人背了火箭筒。

问题：这只望远镜是因为调焦（望远镜对准景物后，调节画面的清晰度）失效，而被发回来维修。

其实这次我第一次修这种问题，之前有过两次三次类似情形，都是给用户直接换新了。但确实成本太过高昂，属于成本完全不可接受和持续的做法，所以这一次按常规，真的要认真开始。

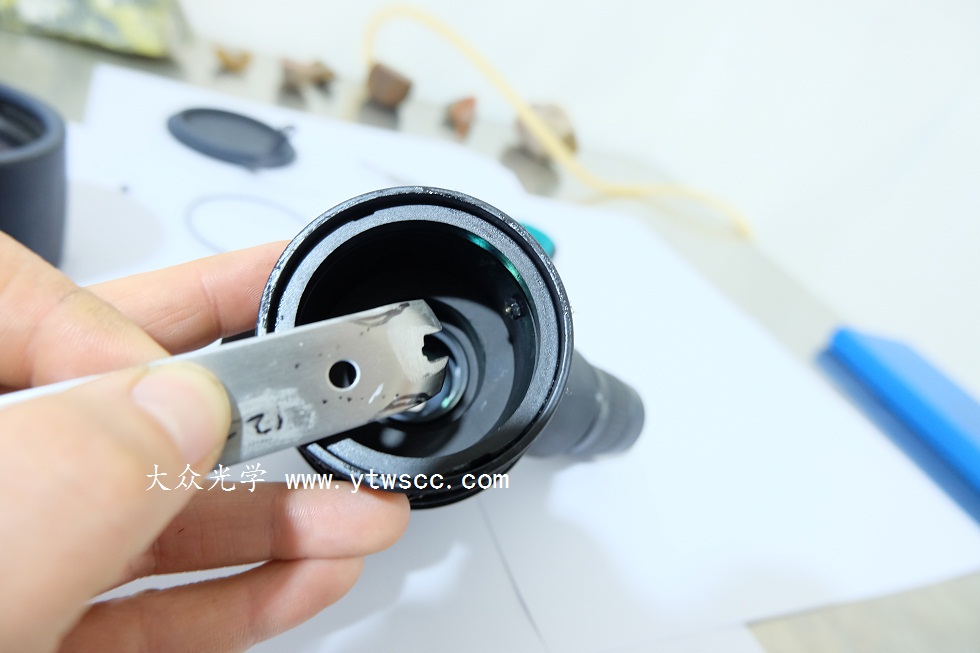

好不容易拧开镜筒，估计是用了胶的，从使用的力上，不像“应该能”拧开的样子- -，为了应对以后可能出现的维修，专门订购了夹具，不过这次是用不上了。

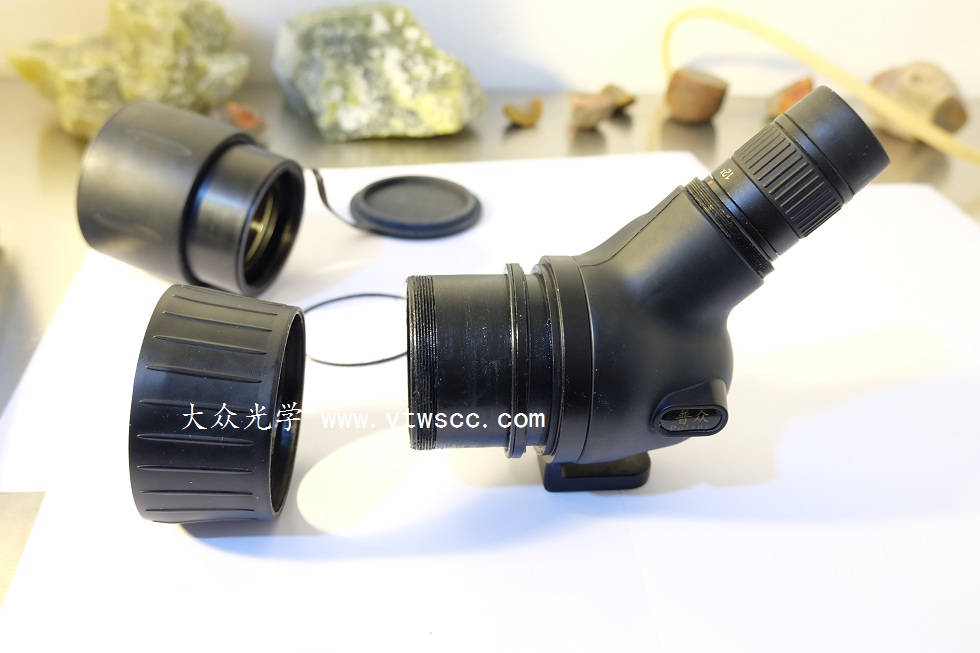

桌子上不远处的圆形的圈圈，是密封圈，用来防水的。——不过这里提醒一下，望远镜领域的防水，是一种人类技术向好的努力，对器材有明显改善，我作为望远镜用户的时候，一般都会选择防水的产品，但是同时，望远镜领域的防水，很多时候类似防弹衣，或者疫苗，是有概率性的帮助和铠甲，随意暴露在不良环境，也是有风险的。基本上，防水可靠性徘徊在90%左右（比如进口的上万元的产品，有一些就大概在这个防水概率上），就已经是不错的了，而随着时间，密封圈的老化，摩擦，等等，实际中，即使是军队使用的望远镜，除非万不得已的紧急时候，在日常也都是认真合理的保护。对于这样的领域，要爱惜，才能把望远镜具备的一些能力和结构配置，转化为更长远的使用寿命和陪伴。

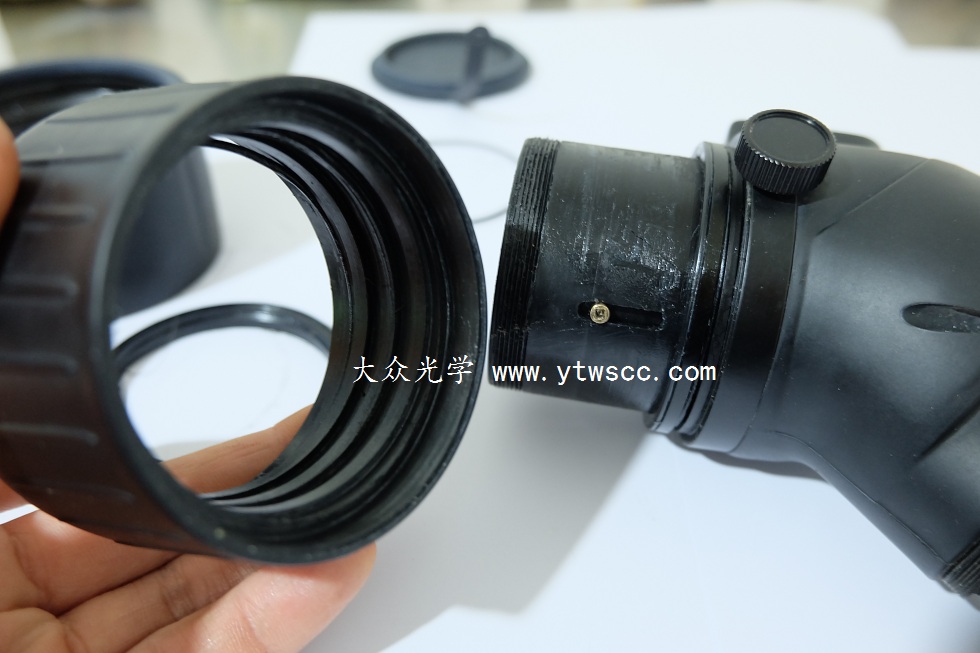

调焦的套筒拿下来后。可以看到，里面露出了这次问题的主角：黄铜色的螺丝。

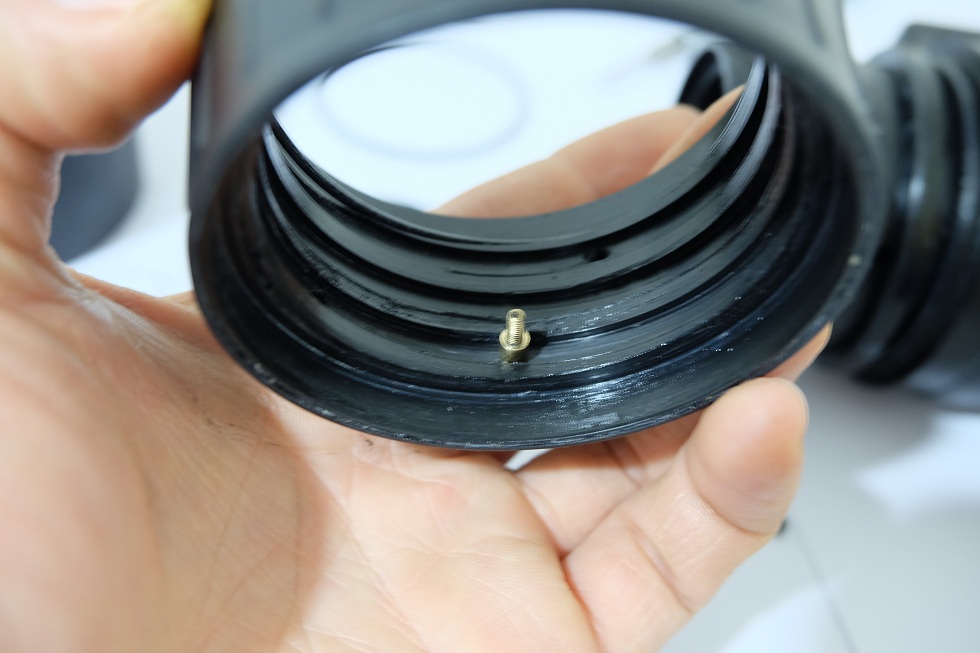

再看看对应这个螺丝的套筒，轨道已经出现了磨损了。就是这个磨损的轨道位置，导致螺丝会“脱轨”，调焦就失效了。

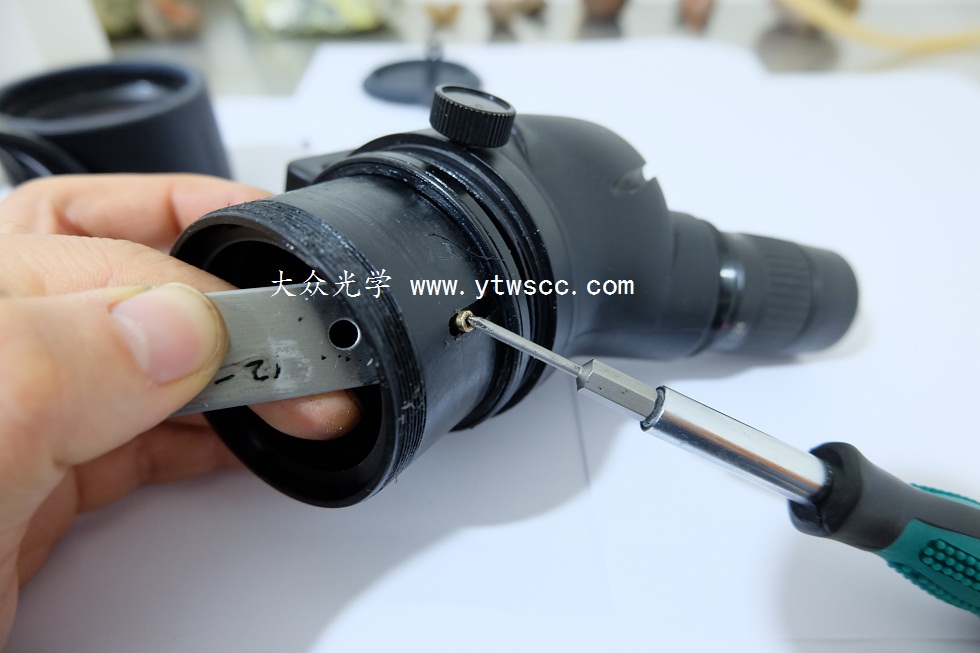

感觉这个小螺丝可能不好拆，做了一个小扳手，

结果很顺手的下了出来——发现是过于谨慎和多虑了

。

把螺丝放在磨损的轨道上。挺清楚。

但是这个轨道挺明显，只磨损了1/3到2/5之间的比例，也就是剩余完好的是大半。

似乎很简单，用一些小垫片，将圆柱形的螺丝垫高，多露出来一些，在剩余的轨道上运行就可以。

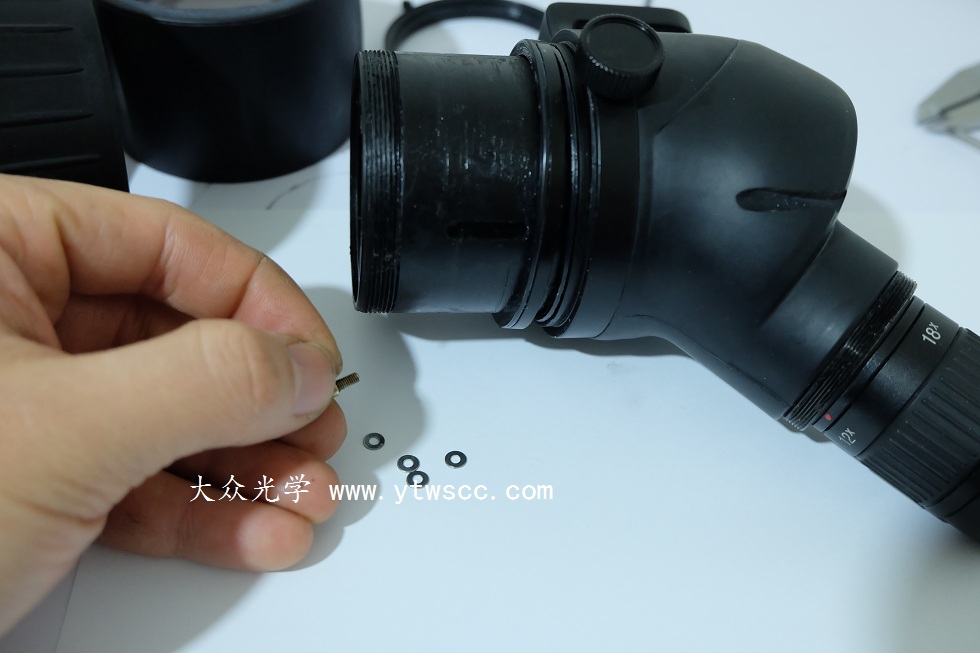

于是采购了一些不锈钢垫片，可以将螺丝抬高出来。

却发现一个问题，为了效果最佳，螺丝需要抬高的比较多，如果用垫片的话，估计要3片左右，而这些垫片之间——我不知道有多少小朋友是学机械的，这些垫片之间严格来说，有间隙，有弹性，尽管很微弱，但在实际使用中，靠它们的固定是不稳的，时间久了，受力情况下，会摆动，摆动由小到大，会松动——垫片这东西时间久了不如一体的稳固。

所以实际应该做的，是采购螺丝。更改螺丝尺寸。新的螺丝更长一些。

毕竟用户为维修花了几十元的运费。如果用几个垫片弄上去，如果不稳定，知道早晚还会松动，这种感觉总像是外面下着雪，钻在被窝里，却有什么一丁点事情，一丁点，没有解决一样。

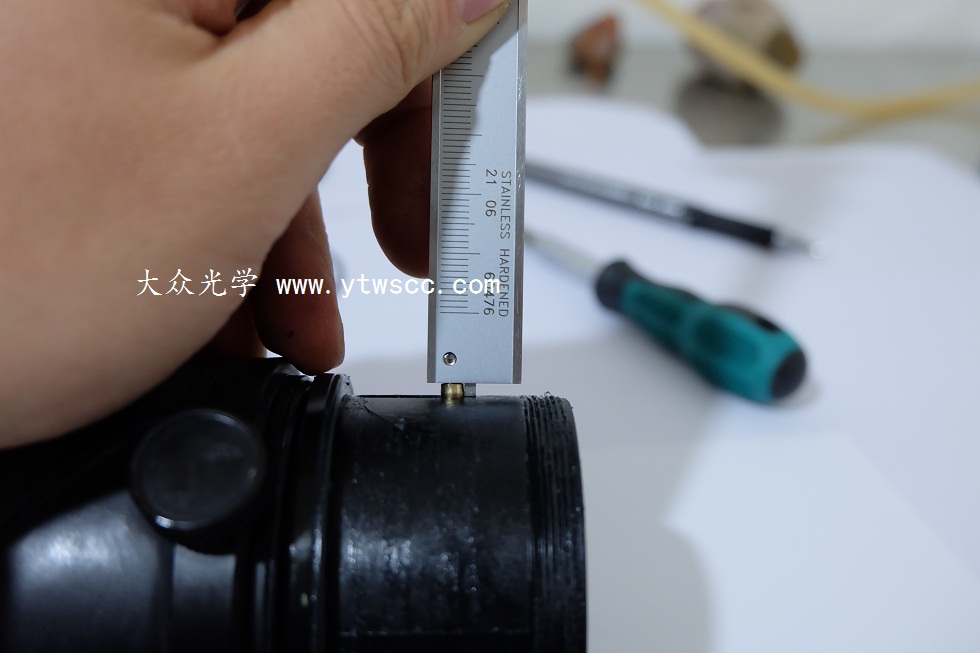

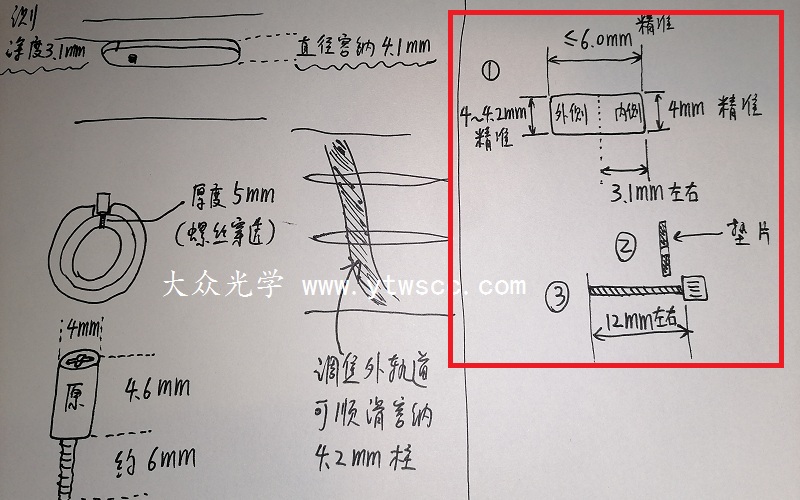

尝试测量了一下，出来了具体尺寸。

联系了几个商家，发现这个螺丝，批量少了很难定做，最后还是临时更改，决定自己加工了。

重新测了下各方面的尺寸，

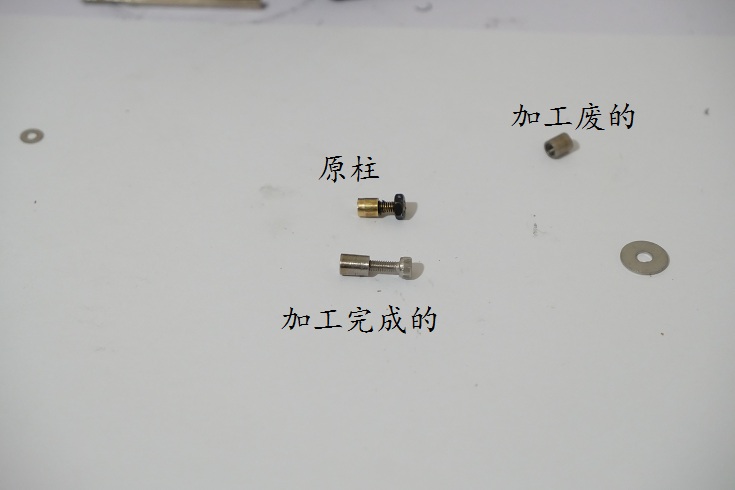

第一天加工了半天，加工废了- -

第二天改进了下，速度快了很多，搞好了

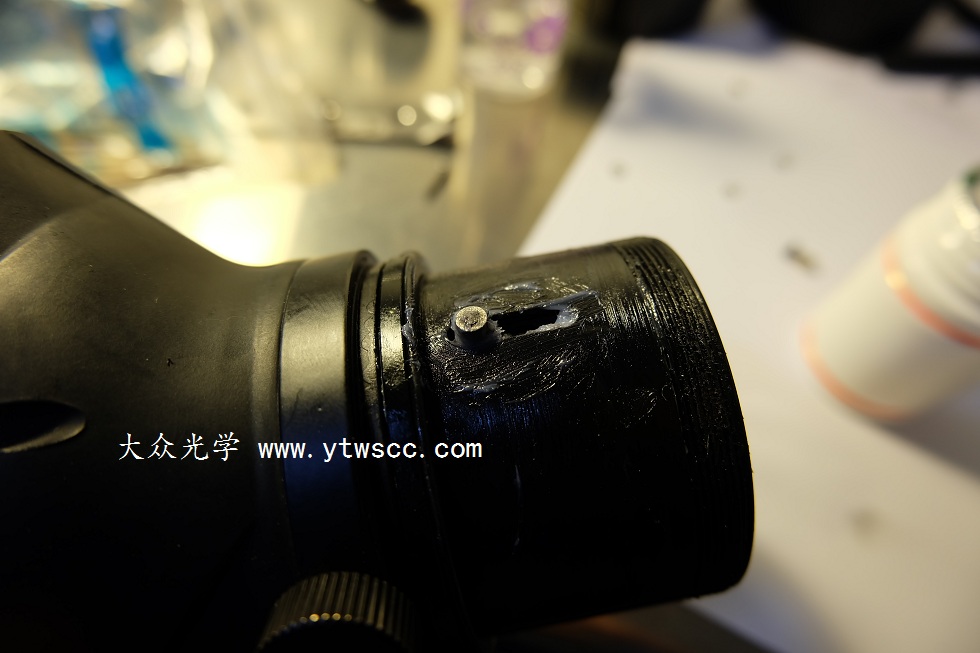

装上去了：

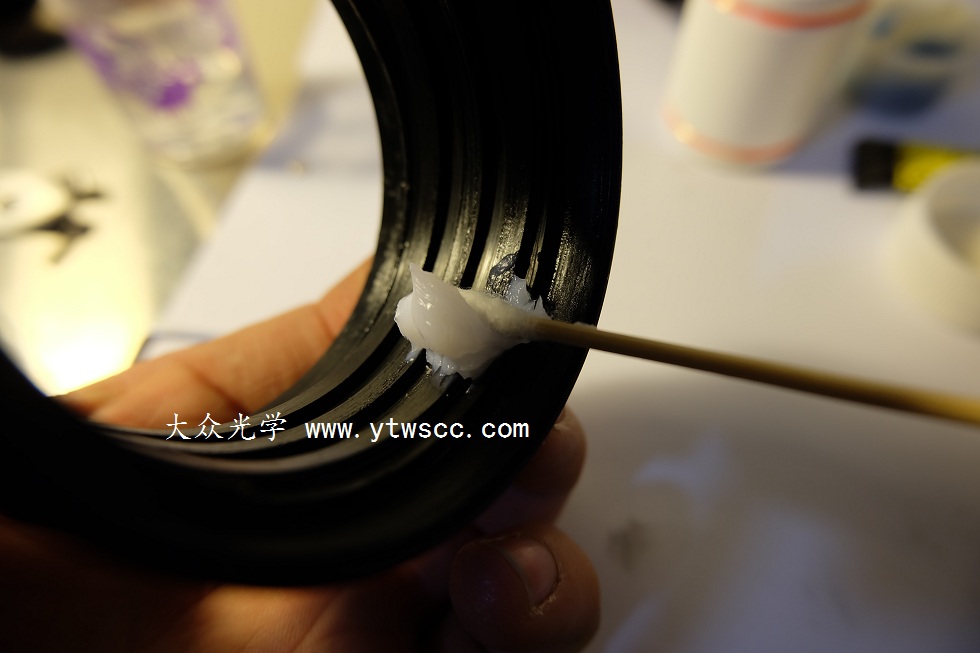

上面擦的润滑油脂。

轨道也同样要擦。

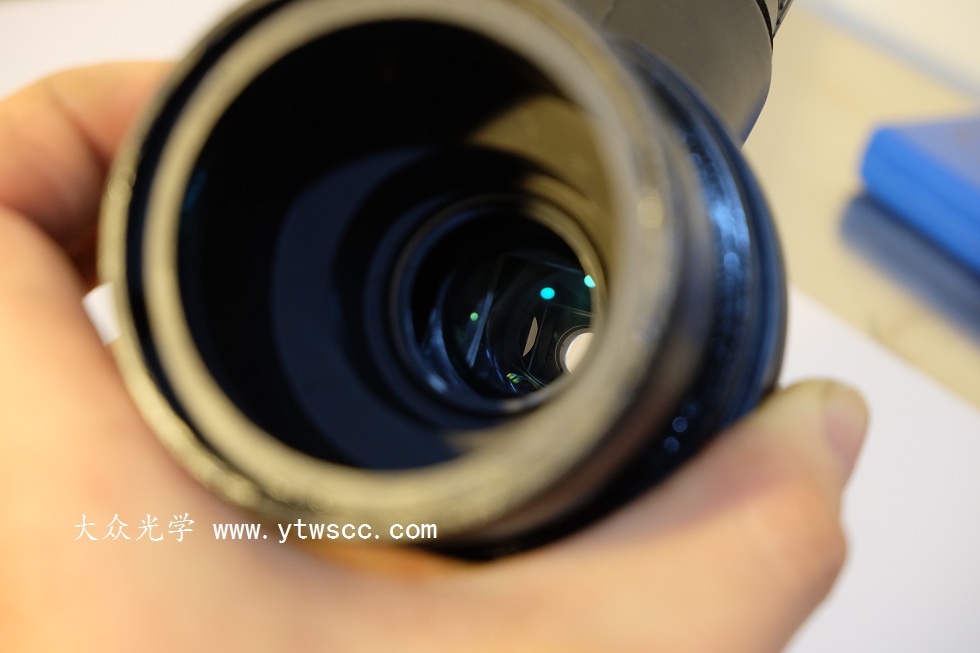

维修过程中外露的镜头和镜片，擦了一点杀霉菌的药物，应该会起一定的保护作用——我自己做的望远镜，都会用这个东西擦拭装配前的光学零件。——会不美观，但心里会比较踏实。不过给用户维修，考虑到美观，擦拭后还是用酒精轻轻擦拭掉，按道理会在上面留下极微量，继续起一定作用，也相对兼顾一些美观。

反步骤装回去。把一些调焦限位螺丝之类的也都装好，不要多出什么零件最后。

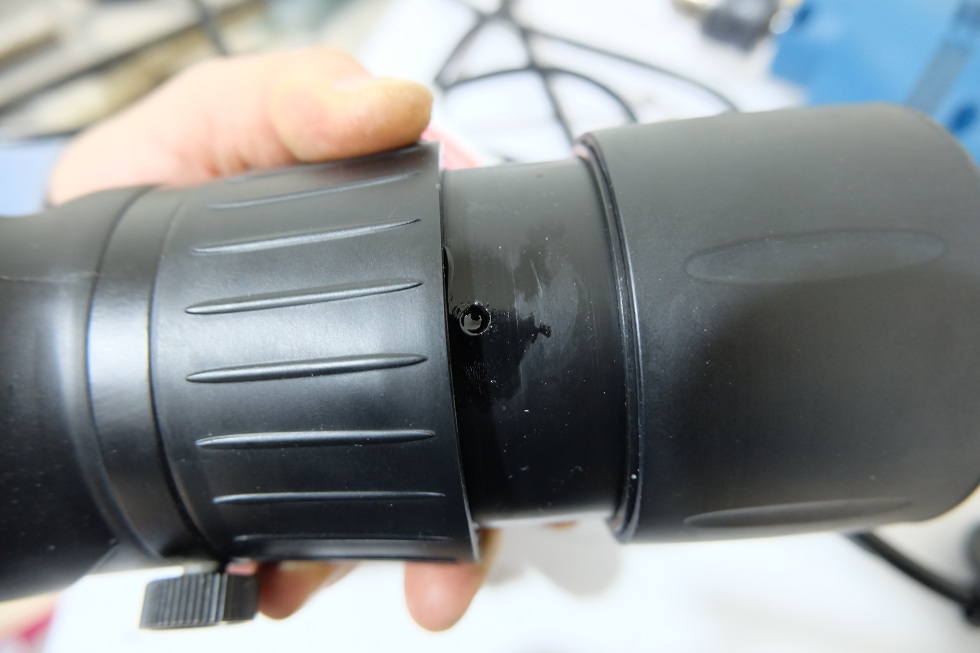

本来螺纹是涂了胶的，为了将来用户也可以自己轻易的改装和利用，物镜装好后，在螺纹处钻了一个小孔，只是轻微滴了一点胶，然后用硅胶封住。这样小面积胶水固定住螺纹，同时也防止“焊接性的粘结”——为用户将来可能的发挥DIY留下后路。（其实也是给自己，作为一个老折腾，经验告诉自己，剩下几天试着使用中，如果万一有问题，自己还要拆呢- -）

好了，如果反复试用下确定万无一问题，经过拖延症掌柜的一再拖延，终于可以很快回到用户手中了。明天还有个任务就是看看寻找一个以表歉意的小礼物。

实际上这次维修并不只是将柱体延长，实际新制作的柱体，是有点超长的。。。。它的目的是，在使用中，会利用摩擦和切削，将已有的轨道进一步“下探下挖”，进一步起巩固的作用。缺点就是，刚拿到的时候，会感觉摩擦力道要大一些。会慢慢随着使用变好。
