作者: lizx 时间: 2016-3-8 09:33 标题: 请教用于微单的减焦增光转接环原理
版主您好，最近发现出来了许多用于微单的减焦增光转接环，比之前普通的转接环内部多了镜片，能够缩焦倍率0.7倍左右，从而能扩大成像区域，但价格高出普通转接环好几倍，由于本人没见过实物，不知道其内部镜片组成原理，只能凭照片感觉是不是内部的镜片仅仅是一枚放大倍数为1/0.7＝1.43倍的凸透镜？请问版主有这方面的资料吗？谢谢！
参考：
减焦增光接环是一种装有光学镜组的接环，该接环安装在镜头与照相机之间，通过该减焦增光接环，把全幅镜头安装在单电照相机上使用，取得接近全幅相机拍摄的效果。

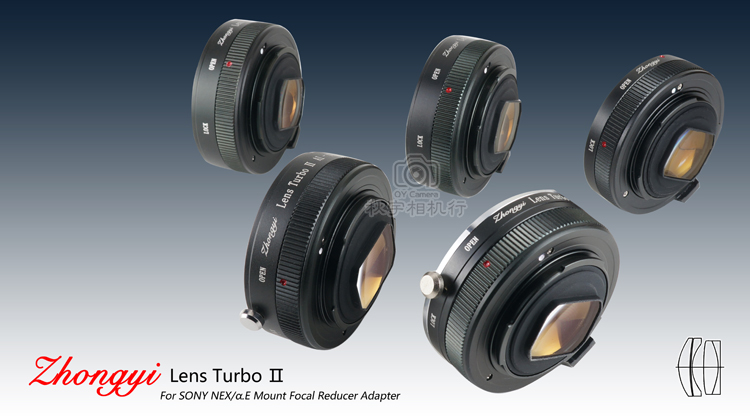

图片附件: 环1.jpg (2016-3-8 09:29, 175.52 KB) / 下载次数 3362
http://ytwscc.com/bbs/attachment.php?aid=1297&k=4ee0e609c200d8cd41b3781290c79bd0&t=1732351065&sid=AUkajQ

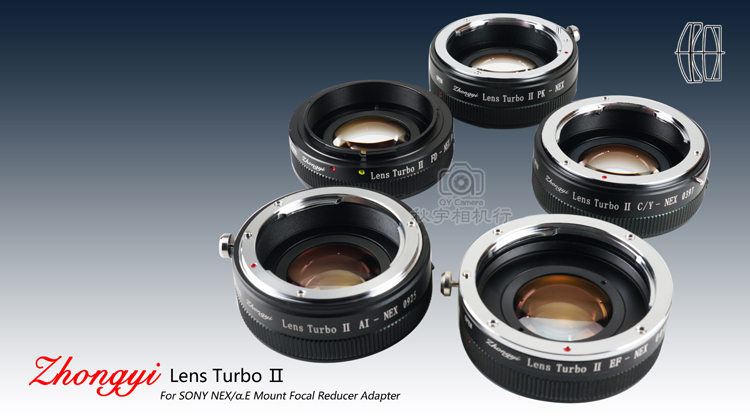

图片附件: 环2.jpg (2016-3-8 09:30, 164.96 KB) / 下载次数 3339
http://ytwscc.com/bbs/attachment.php?aid=1298&k=6847af60ef48489abaf6edf967656e27&t=1732351065&sid=AUkajQ
作者: lizx 时间: 2016-3-8 09:34
工作原理：目前的微单相机的cmos都是APS-c画幅也就是大约在25mm X 17mm，而全画幅相机的cmos（ccd）大约是36 x 24mm。这就使得微单转接全画幅镜头时无法得到与135全画幅相机相同的视角，也就是我们通常所说的要乘上一个焦距转换系数（一般是1.5）。从而影响拍摄效果。我们最新研制的减焦转接环通过在镜头与相机之间增加一组经过专业设计与精密加工的镜片使全幅镜头的像场无损缩减为原来的72%，同时不改变原镜头的视角。这样微单相机上的APS-C画幅的CMOS（CCD）所接收到的信息与全画幅相机接收到的基本相同，也就在价格相对便宜的微单相机上得到了接近于昂贵的全画幅相机的拍摄效果。同时由于镜头像场缩小，光线更加集中，使得在同一光圈下，可以使用更高的快门速度进行拍摄。使用前
使用后
作者: lizx 时间: 2016-3-8 10:03
如果我的结论成立，内部的镜片真是一枚放大倍数约为1.5倍的凸透镜的话，根据计算公式是：
明视距离（25CM）/焦距=放大倍数，则1.5倍凸透镜的焦距为25/1.5＝16.6CM，
根据焦度的倒数为焦距，则焦度为1/0.166=6焦度, 焦度的100倍为眼镜的度数，是不是相当于老花镜600度的镜片？可以用600度的老花镜镜片来实现类似的效果？
作者: ytwscc 时间: 2016-3-8 15:08
您好，谢谢信任，其实我对相机不太懂的- -
感觉方向上应该对，虽然用老花镜，这一片白玻璃加上去，就好像隔着一层窗户，估计效果会有些稍明显下降。
--------看照片倒不像只有一枚镜片（如果是单枚镜片，照片上那种样子，焦距就会很短了），应该是像上面的光路图有复杂的镜头组，镜头组的焦距等效出来是您计算的结果。
只是不知道花这些成本值不值得，这个方面我觉得您要是找个摄影的论坛，比如蜂鸟，色影，让那些玩相机的看看，可能更靠谱一点
作者: lizx 时间: 2016-3-12 14:05
谢谢坛主，查了下应该是有2组镜片组成的，这样光线聚焦缩小后，又转换成平场出来。如果按我的单一凸透镜做，出来的光线不是平场，要考虑好距离让像场正好完全落在CMOS上，画面也可能存在变形。
作者: ytwscc 时间: 2016-3-12 18:42
又没帮上什么忙，谢谢分享：）
