标题: 根据帖子自制的显微镜！！ [打印本页]

作者: jiayuwqy 时间: 2011-6-12 14:25 标题: 根据帖子自制的显微镜！！

自制的显微镜
感谢ytwscc给予的帮助

材料是

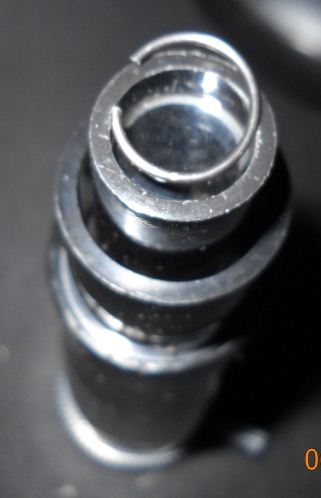

0.96寸，1.5x正像镜中的一片凸透镜+镜筒+20mm H目镜

目镜后手持卡片机拍摄，原图缩小至22%

小五角星100%截图

弱弱的说，附件限制的大小，太小了！！！！！

图片附件: 1.JPG (2011-6-12 14:21, 24.04 KB) / 下载次数 4047
http://ytwscc.com/bbs/attachment.php?aid=315&k=e8f017b8c3c605ada962db2c0330556a&t=1732351425&sid=Q61K81

图片附件: 11.JPG (2011-6-12 14:21, 55.41 KB) / 下载次数 4175
http://ytwscc.com/bbs/attachment.php?aid=316&k=9780cea83963c32f657a02e865288fe0&t=1732351425&sid=Q61K81

图片附件: 3.JPG (2011-6-12 14:21, 23.08 KB) / 下载次数 4048
http://ytwscc.com/bbs/attachment.php?aid=317&k=5cef062b51b03e77d03d150922295c26&t=1732351425&sid=Q61K81

图片附件: wujx100.jpg (2011-6-12 14:21, 32.55 KB) / 下载次数 4127
http://ytwscc.com/bbs/attachment.php?aid=318&k=433a6cd8a9c43f46cf80a2e531c28f20&t=1732351425&sid=Q61K81

作者: ytwscc 时间: 2011-6-12 16:13

感觉清晰度还能提高，会不会是忘记加光栅了？

作者: jiayuwqy 时间: 2011-6-12 16:16

回复 2# ytwscc

确实没有光阑，加了光阑不就变暗了吗？我回去试试~~~
还有哦，放大倍数怎么估算呢？

作者: ytwscc 时间: 2011-6-12 16:22

回复 ytwscc

确实没有光阑，加了光阑不就变暗了吗？我回去试试~~~
还有哦，放大倍数怎么估算呢 ...
jiayuwqy 发表于 2011-6-12 16:16

恩，对，会变暗一点，不过如果安装位置适合的话，雾蒙蒙的杂光干扰会减轻很多。视野更通透，清楚。

恩，刚看到短消息，我以前的测量方法是这样的：
找一个尺子，左眼观察上面的毫米刻度，找一张白纸，左眼一边观察，一边将眼睛看到的毫米刻度的大小，在纸上画下来，右眼和左眼同时睁开，反复比较，直到感觉右眼看的纸上画的长度，和左眼看的显微镜里面的毫米刻度是一致的。

这个时候丢掉显微镜，用尺子量量画下来的那个线段的长度——如果画的长度是15毫米，也就是说把1毫米的刻度放大到15毫米了，也就是15倍。

算是一种大概估计的办法吧：）

作者: jiayuwqy 时间: 2011-6-12 16:26

回复 4# ytwscc

谢谢了~~~从头到尾都是你指导制作的~~非常感谢~

作者: ytwscc 时间: 2011-6-12 16:29

客气

作者: 小琨 时间: 2011-6-12 17:34

不错呀...话说请问下那个镜筒是什么呢？

作者: jiayuwqy 时间: 2011-6-12 17:39

不错呀...话说请问下那个镜筒是什么呢？
小琨发表于 2011-6-12 17:34

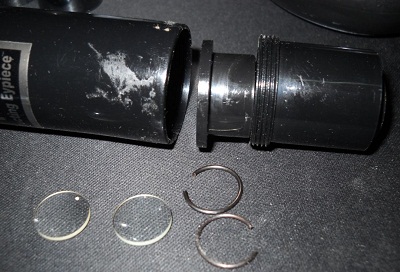

镜筒就是图上那个1.5x正像增倍镜，我只是把里面的两个镜片去掉了一个，把里面的一个装镜片的那个筒朝外放，然后再装起来~~
一端装上目镜，就行了~~
